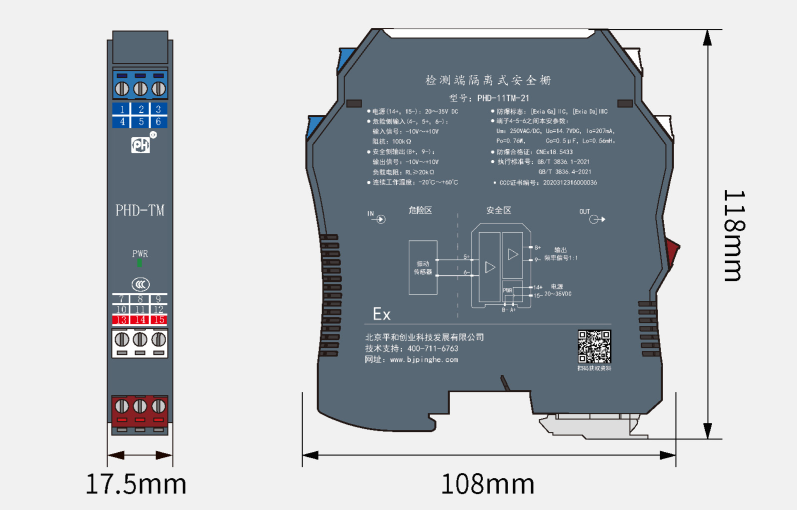

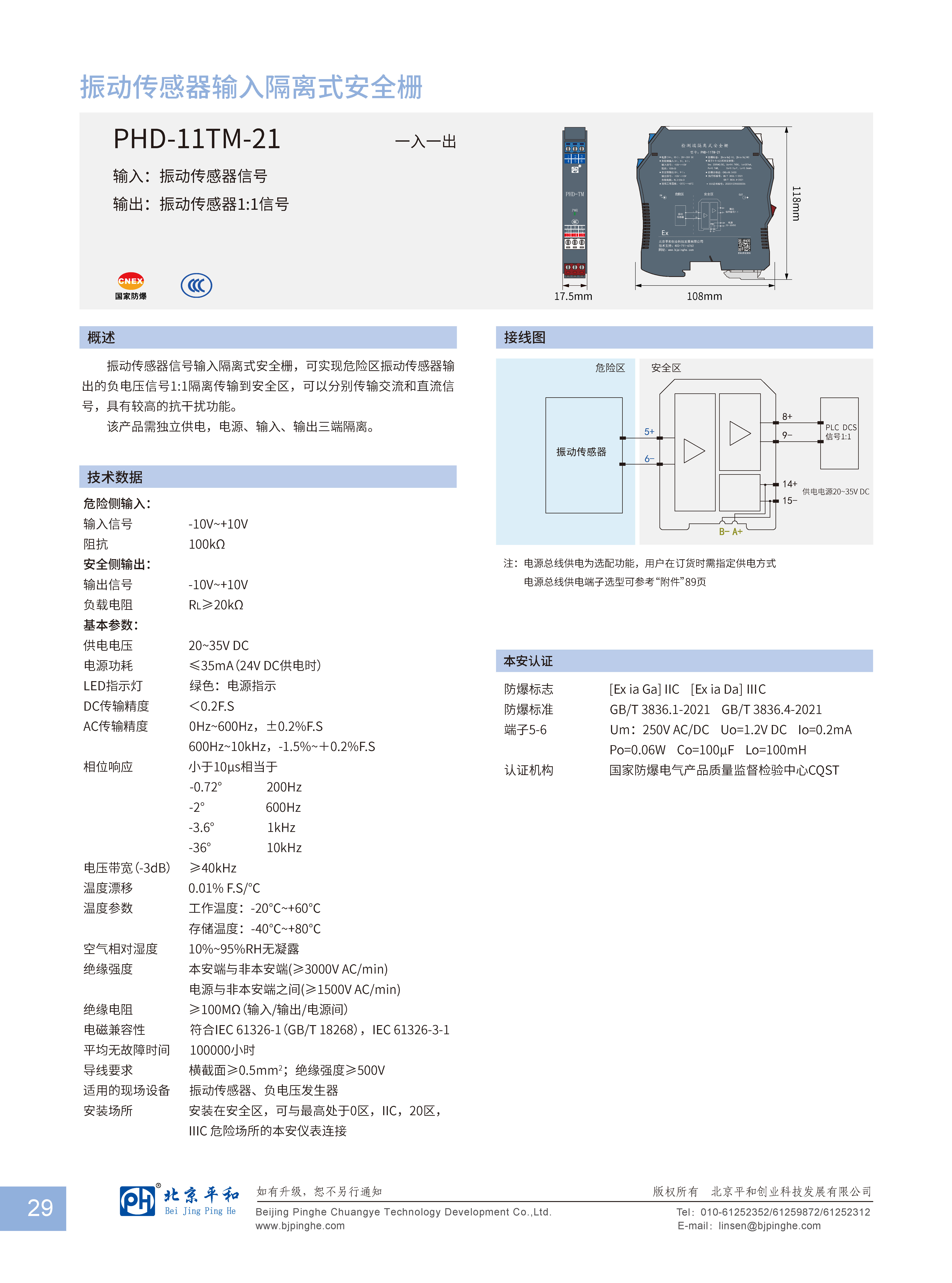

振动传感器输入隔离式安全栅
PHD-11TM-21 一入一出
输入：振动传感器信号
输出：振动传感器1：1信号
概述
振动传感器信号输入隔离式安全栅，可实现危险区振动传感器输出的负电压信号1：1隔离传输到安全区，可以分别传输交流和直流信号，具有较高的抗干扰功能。
振动传感器信号输入隔离式安全栅，可实现危险区振动传感器输出的负电压信号1：1隔离传输到安全区，可以分别传输交流和直流信号，具有较高的抗干扰功能。
该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号 |
-10V~+10
|
|---|---|
| 阻抗 |
100kΩ
|
| 输出信号 |
-10V~+10V
|
| 负载电阻 |
RL>20kΩ
|
| 供电电压 |
20~35V DC
|
| 电源功耗 |
<35mA(24VDC供电时）
|
| LED指示灯 |
绿色：电源指示
|
| DC传输精度 |
<0.2F.S
|
| AC传输精度 |
0Hz~600Hz，士0.2%F.S
600Hz~10kHz，-1.5%~+0.2%F.S
|
| 相位响应 |
小于10μs相当于
-0.72° 200Hz
-2° 600Hz
-3.6° 1kHz
-36 10kHz
|
| 电压带宽（-3dB） |
≥40kHz
|
| 温度漂移 | 0.01% F.S/°C |
| 温度参数 |
工作温度：-20°C~+60°C
存储温度：-40°C~+80°C
|
| 空气相对湿度 |
10%~95%RH无凝露
|
| 绝缘强度 |
本安端与非本安端(>3000VAC/min)
电源与非本安端之间(>1500VAC/min)
|
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268)，IEC 61326-3-1 |
| 平均无故障时间 | 100000小时 |
| 导线要求 | 横截面≥0.5mm²；绝缘强度≥500V |
| 适用的现场设备 | 振动传感器、负电压发生器 |
| 安装场所 |
安装在安全区，可与最高处于0区，IIC，20区，
IIIC危险场所的本安仪表连接
|
