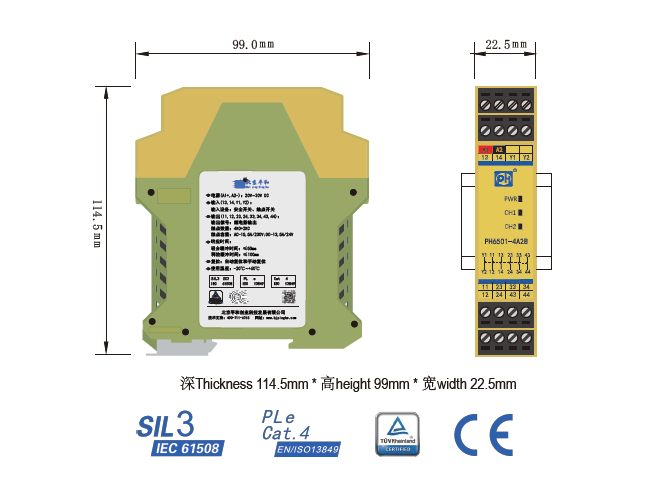

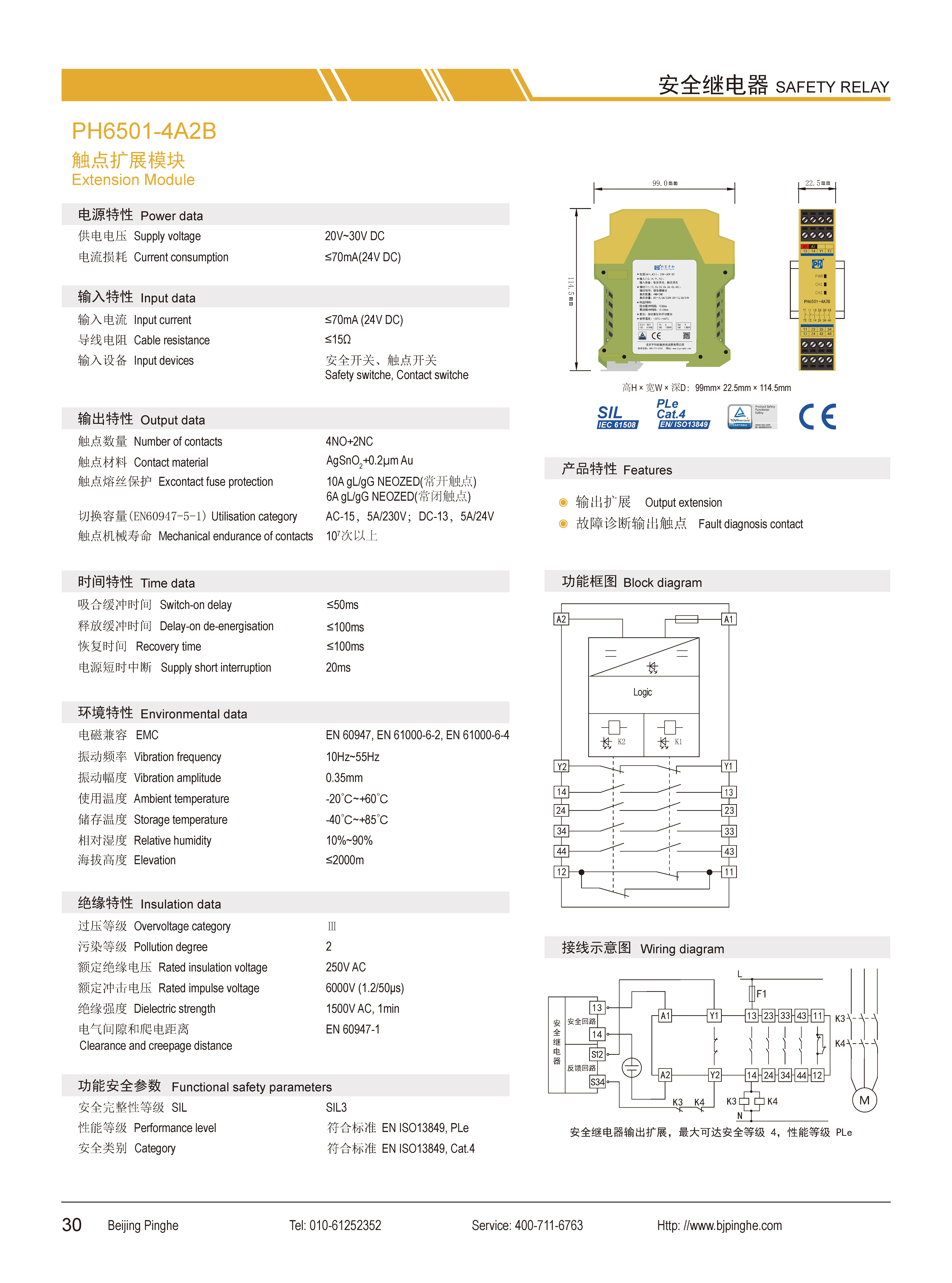

PH6501-4A2B
PH6501-4A2B是一款安全继电器输出扩展模块，它接收现场的安全开关信号，并扩展为4路常开(NO)安全输出触点和2路常闭(NC)辅助输出触点，2路辅助触点可分别用于输出状态指示及故障反馈。
PH6501-4A2B
触点扩展模块
产品特性
输出扩展
输出扩展
故障诊断输出触点
| 供电电压 | 20V~30V DC |
|---|---|
| 电流损耗 | ≤70mA(24V DC) |
| 输入电流 | ≤70mA (24V DC) |
| 导线电阻 | ≤15Ω |
| 输入设备 | 安全开关、触点开关 |
| 触点数量 | 4NO+2NC |
| 触点材料 | AgSnO,+0.2μm Au |
| 触点熔丝保护 |
10AgL/gG NEOZED(NO)(常开触点);
6AgL/gG NEOZED(NC)(常闭触点)
|
| 切换容量(EN60947-5-1) | AC-15,5A/230V;DC-13,5A/24V |
| 触点机械寿命 | 10^7 次以上 |
| 吸合缓冲时间 | ≤50ms |
| 释放缓冲时间 | ≤100ms |
| 恢复时间 | ≤100ms |
| 电源短时中断 | 20ms |
| 电磁兼容 | EN 60947, EN 61000-6-2,EN 61000-6-4 |
| 振动频率 | 10Hz~55Hz |
| 振动幅度 | 0.35mm |
| 使用温度 | -20℃~+60℃ |
| 储存温度 | -40℃~+85℃ |
| 相对湿度 | 10%~90% |
| 海拔高度 | ≤2000m |
| 过压等级 | Ⅲ |
| 污染等级 | 2 |
| 额定绝缘电压 | 250V AC |
| 额定冲击电压 | 6000V (1.2/50us) |
| 绝缘强度 | 1500V AC, 1min |
| 电气间隙和爬电距离 | EN 60947-1 |
| 安全完整性等级 | SIL3 |
| 性能等级 | 符合标准EN ISO13849,PLe |
| 安全类别 | 符合标准EN ISO13849,Cat.4 |
