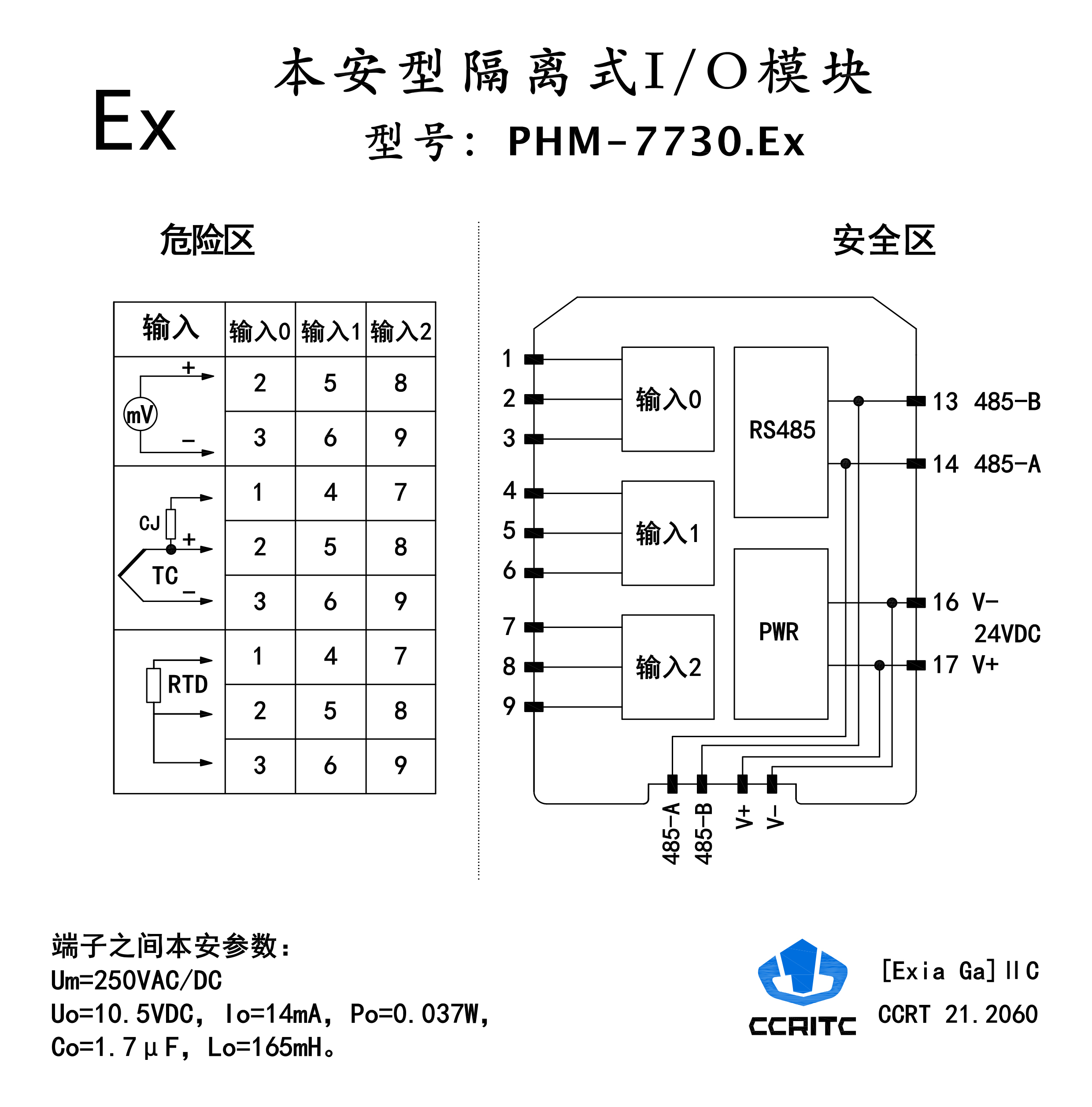

PHM-7730Ex三通道温度量输入模块
产品概述
将工业现场危险区的3路温度信号隔离转换为数字信号，按照MODBUS RTU通讯协议。通过RS485通讯方式，将数字信号提供给PHM-7100、PLC或上位机系统。
产品特点
1）支持带电热插拔
2）每路输入信名吁通过编程设置，热电阻/热电偶/电阻/mV
将工业现场危险区的3路温度信号隔离转换为数字信号，按照MODBUS RTU通讯协议。通过RS485通讯方式，将数字信号提供给PHM-7100、PLC或上位机系统。
产品特点
1）支持带电热插拔
2）每路输入信名吁通过编程设置，热电阻/热电偶/电阻/mV
3）支持MODBUS RTU通讯协议，通讯速率高达115200bps
4）输入信名之间/通讯/电源 完全隔离
5）支持背板导轨和接线端子两种方式供电和通讯
6）与PHM-7100配合使用支持MODBUS TCP/IP，简化安装
维护流程，提升数据传输性能

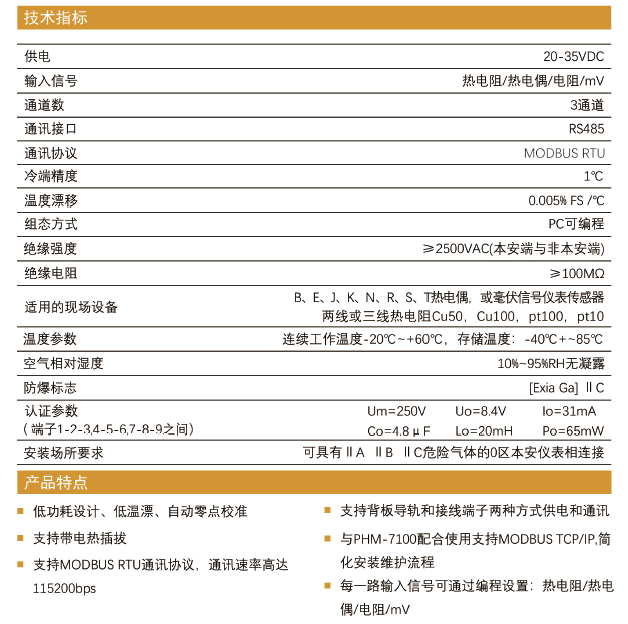

| 供电电压 | 20~35V DC |
|---|---|
| 输入信号 | 热电阻／热电偶／电阻／mV |
| 通道数 | 3通道 |
| 通讯接口 | RS-485 |
| 通讯协议 | MODBUS RTU |
| 冷端精度 | 1℃ |
| 温度漂移 | 0.005% FS /°C |
| 组态方式 | PC可编程 |
| 绝缘强度 | ≥2500VAC(本安端与非本安端) |
| 绝缘电阻 | ≥100MΩ |
| 适用的现场设备 |
B、E、J、K、N、R、S、T热电偶或毫伏信名仪表传感器
两线或三线热电阻Cu50、Cu100、Pt100、Pt1000
|
| 工作温度 | -20°C~+60°C |
| 存储温度 | -40°C~+85°C |
| 环境湿度 | ≤95%RH无凝露 |
| 防爆标志 | [Exia Ga] ⅡC |
| 认证参数 | Um= 250V Uo =8.4V lo =31mA Co =4.8 μ F Lo = 20mH Po =65mW |
| 安装场所要求 | 可具有ⅡA 、ⅡB 、ⅡC危险气体的0区本安仪表相连接 |
| 尺寸规格 | 110mmx17.5mmx90mm（长宽高） |
| 安装方式 | DIN35mm型导轨 |
