PHM-7530Ex三通道模拟量输入模块
产品概述
将工业现场危险区的3路电流信号隔离转换为数字信号，按照MODBUS RTU通讯协议。通过RS485通讯方式，将数字信号提供给PHM-7100、PLC或上位机系统。
产品特点
1）支持带电热插拔
2）低功耗设计、低温漂、自动零点校准
产品概述
将工业现场危险区的3路电流信号隔离转换为数字信号，按照MODBUS RTU通讯协议。通过RS485通讯方式，将数字信号提供给PHM-7100、PLC或上位机系统。
产品特点
1）支持带电热插拔
2）低功耗设计、低温漂、自动零点校准
3）支持MODBUS RTU通讯协议，通讯速率高达115200bps
4）输入信名之间/通讯/电源 完全隔离
5）支持电源总线和接线端子两种方式供电和通讯
6）与PHM-7100配合使用支持MODBUS TCP/IP，简化安装
维护流程，提升数据传输性能

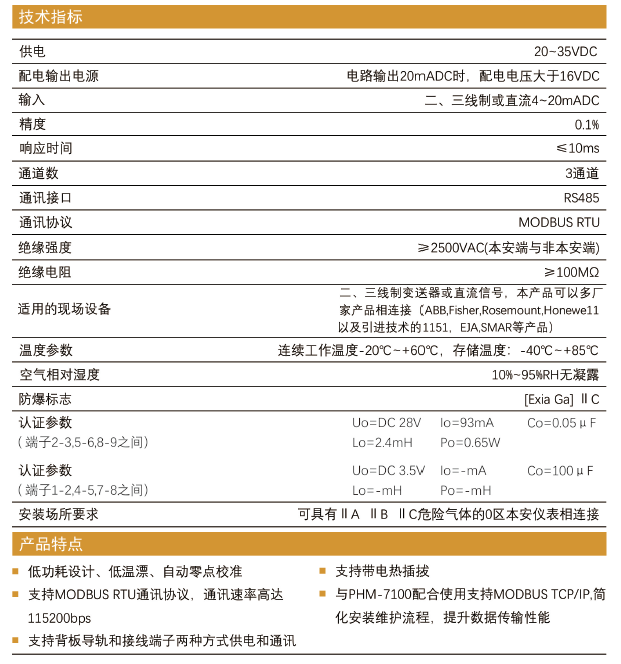

| 供电电压 | 20~35V DC |
|---|---|
| 配电输出电源 | 电路输出20mA DC时， 配电电压大于16V DC |
| 输入信号 | 二、三线制或直流4~20mA DC |
| 精度 | 0.1% |
| 响应时间 | ≤10ms |
| 通道数 | 3通道 |
| 通讯接口 | RS-485 |
| 通讯协议 | MODBUS RTU |
| 绝缘强度 | ≥2500VAC(本安端与非本安端) |
| 绝缘电阻 | ≥100MΩ |
| 适用的现场设备 | 二、三线制叛送器或电流源 |
| 工作温度 | -20°C~+60°C |
| 存储温度 | -40°C~+85°C |
| 环境湿度 | ≤95%RH无凝露 |

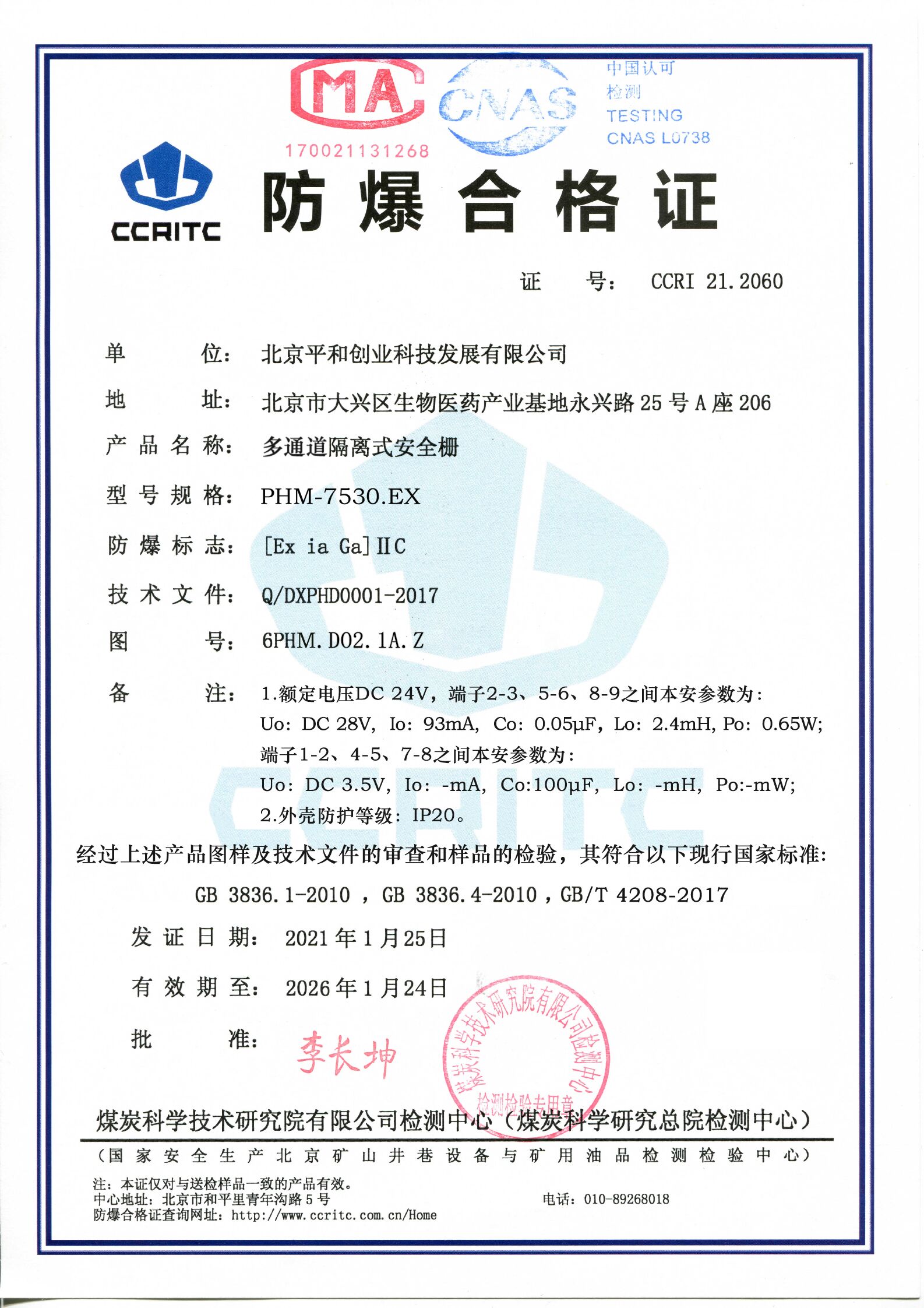

| 防爆标志 | [Exia Ga] ⅡC |
| 认证参数 |

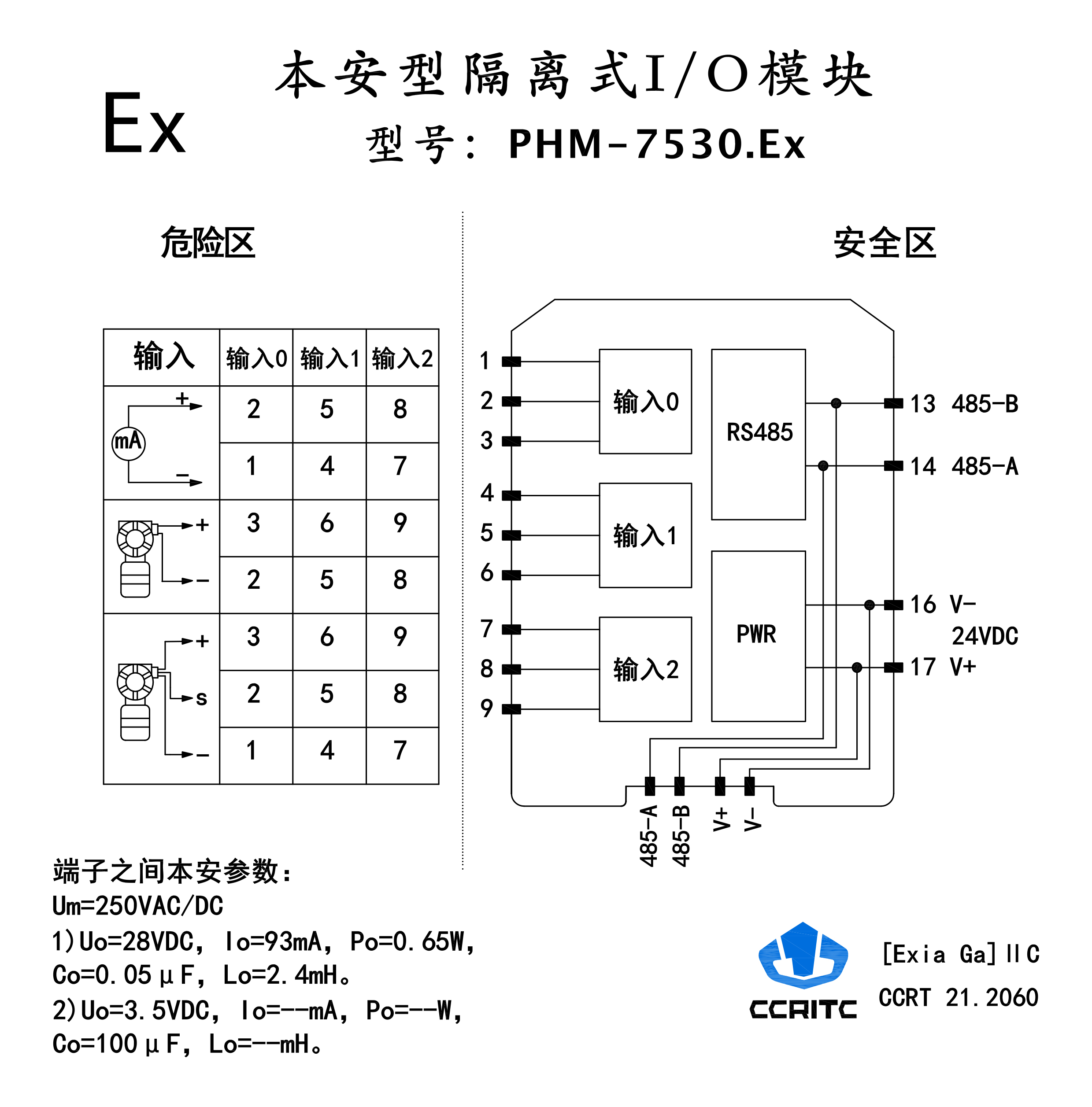

端子2-3,5-6,8-9：Uo=28V DC Io=93mA Co=0.05 μF Lo=2.4mH Po=0.65W
端子1-2,4-5,7-8：Uo=3.5V DC Io=-mA Co=100 μF Lo=-mH Po= -mH
|
| 安装场所要求 | 可具有ⅡA 、ⅡB 、ⅡC危险气体的0区本安仪表相连接 |
| 尺寸规格 | 110mmx17.5mmx90mm（长宽高） |
| 安装方式 | DIN35mm型导轨 |
