PHM-7230.Ex 三通道开关量输入模块
产品概述
支持带电热插拔

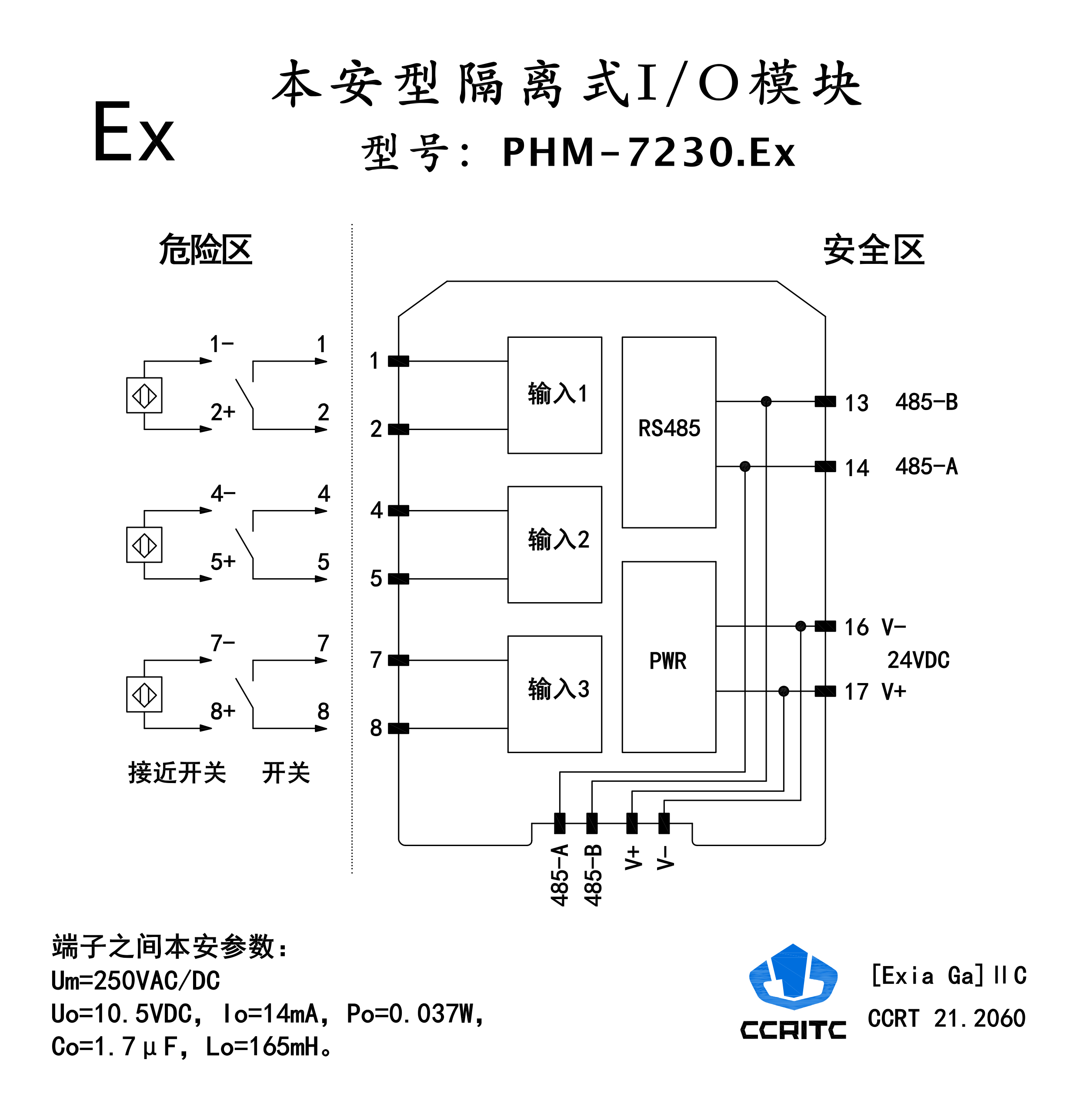

将工业现场危险区的3路开关量信号隔离转换为数字信号，按照MODBUS RTU通讯协议。通过RS485通讯方式，将数字信号提供给PHM-7100、PLC或上位机系统。
支持带电热插拔
1）支持MODBUS RTU通讯协议，通讯速率高达115200bps
2）输入信名之间/通讯/电源 完全隔离
3）支持电源总线和接线端子两种方式供电和通讯
4）与PHM-7100配合使用支持MODBUS TCP/IP，简化安装
维护流程，提升数据传输性能

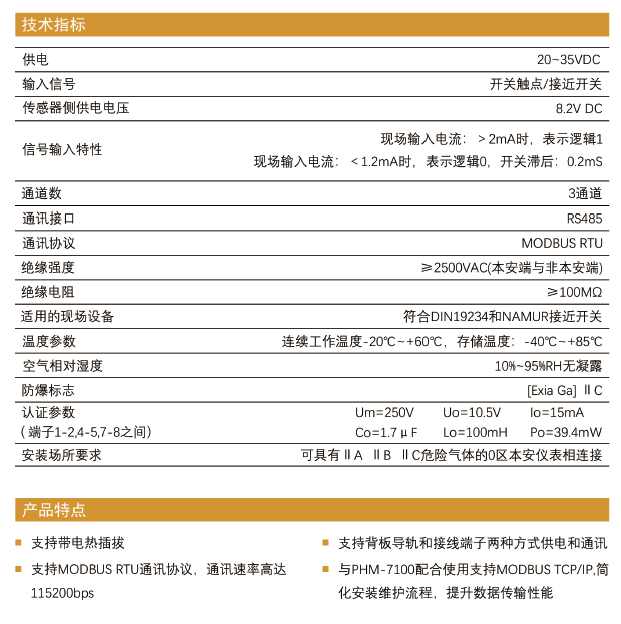

| 供电电压 | 20~35V DC |
|---|---|
| 输入信号 | 开关触点/接近开关 |
| 传感器侧供电电压 | 8.2V DC |
| 信号输入特性 |
现场输入电流：＞2mA时，表示逻辑1
现场输入电流：＜1.2mA时，表示逻辑0，开关滞后：0.2ms
|
| 通道数 | 3通道 |
| 通讯接口 | RS-485 |
| 通讯协议 | MODBUS RTU |
| 绝缘强度 | ≥2500V AC(本安端与非本安端) |
| 绝缘电阻 | ≥100MΩ |
| 适用的现场设备 | 符合DIN19234和NAMUR接近开关 |
| 工作温度 | -20°C~+60°C |
| 存储温度 | -40°C~+85°C |
| 环境湿度 | ≤95%RH无凝露 |

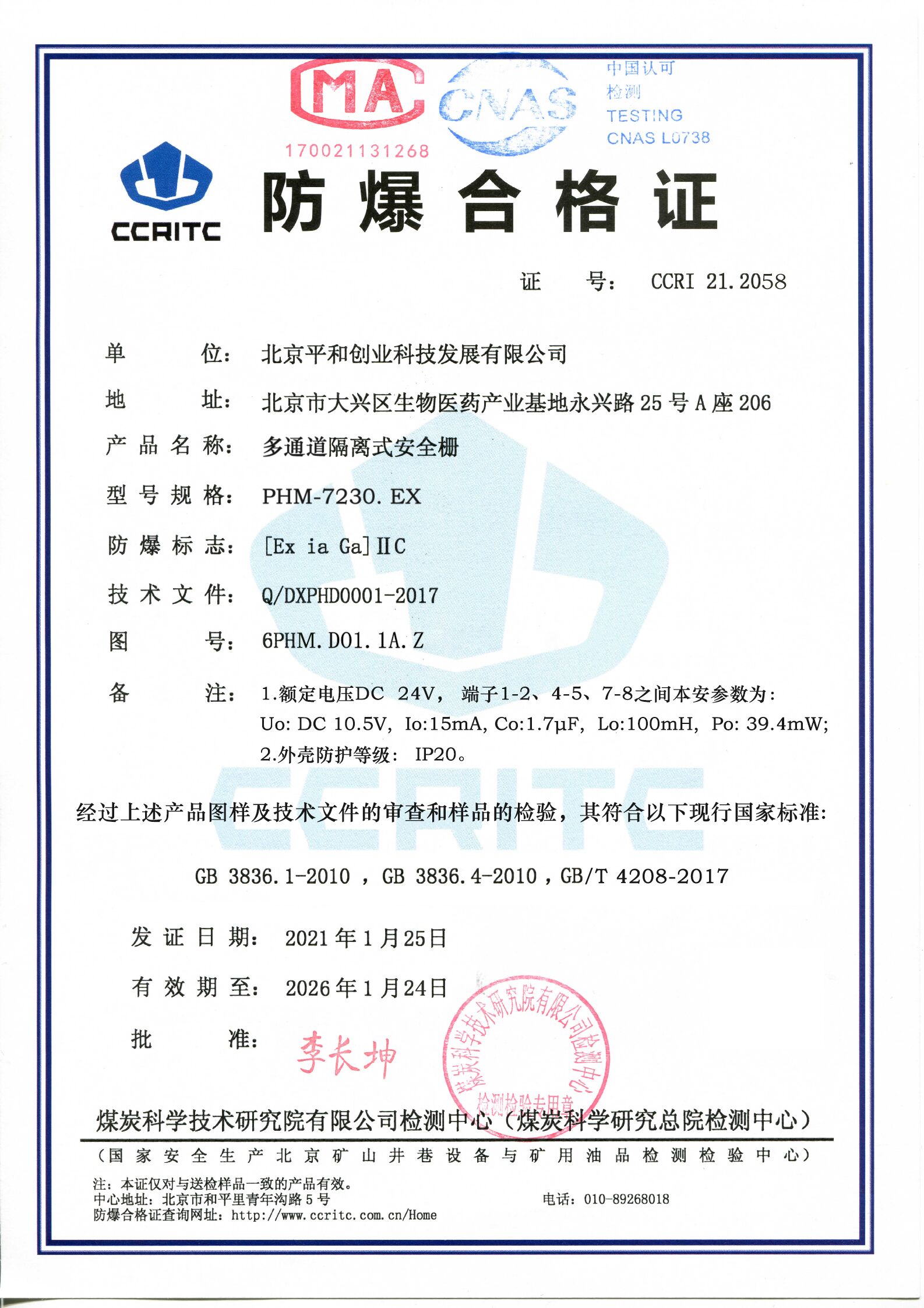

| 防爆标志 | [Exia Ga] ⅡC |
| 认证参数 | Um=250V Uo=10.5V Io=15mA Co=1.7μF Lo=100mH Po=39.4mW |
| 安装场所要求 | 可具有ⅡA 、ⅡB 、ⅡC危险气体的0区本安仪表相连接 |
| 尺寸规格 | 110mmx17.5mmx90mm（长宽高） |
| 安装方式 | DIN35mm型导轨 |
