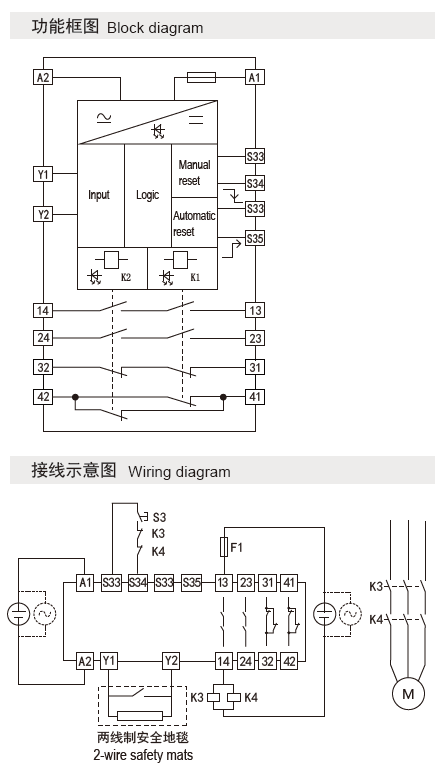

PH6403-2A2B
PH6403-2A2B是一款安全继电器控制模块，适用于两线制安全地毯输入，具有2路常开(NO)安全输出触点和2路常闭(NC)辅助输出触点的安全继电器。它支持手动或自动复位，并具有复位按钮监控功能。
PH6403-2A2B
安全地毯输入
产品特性
支持两线制安全地毯输入
支持自动复位
支持两线制安全地毯输入
支持自动复位
支持受监控的手动复位
| 供电电压 |
24V DC/AC
|
|---|---|
| 电压容差 |
0.85~1.1
|
| 交流频率 |
50Hz~60Hz
|
| 电流损耗 | ≤100mA(24V DC); ≤240mA(24V AC) |
| 输入电流 |
≤10mA (24V DC)
|
| 导线电阻 | ≤15Ω |
| 输入设备 |
两线制安全地毯
|
| 终端电阻 | 2.0KΩ~2OKΩ |
| 触点数量 |
2NO+2NC
|
| 触点材料 |
AgSnO,+0.2μm Au
|
| 触点熔丝保护 |
10AgL/gG NEOZED(NO)(常开触点);
6AgL/gG NEOZED(NC)(常闭触点)
|
| 切换容量(EN60947-5-1) | AC-15，5A/230V;DC-13,5A/24V |
| 触点机械寿命 | 10^7次以上 |
| 吸合缓冲时间 |
自动复位≤300ms 手动复位≤150ms |
| 释放缓冲时间 |
急停操作≤100ms
电源失效≤30ms
|
| 恢复时间 |
急停操作≤100ms 电源失效≤30ms |
| 电源短时中断 | 20ms |
| 电磁兼容 | EN 60947, EN 61000-6-2,EN 61000-6-4 |
| 振动频率 | 10Hz~55Hz |
| 振动幅度 | 0.35mm |
| 使用温度 | -20℃~+60℃ |
| 储存温度 | -40℃~+85℃ |
| 相对湿度 | 10%~90% |
| 海拔高度 | ≤2000m |
| 过压等级 | Ⅲ |
| 污染等级 |
2
|
| 额定绝缘电压 | 250V AC |
| 额定冲击电压 | 6000V (1.2/50us) |
| 绝缘强度 |
1500V AC, 1min
|
| 电气间隙和爬电距离 |
EN 60947-1
|
| 额定冲击电压 |
6000V (1.2/50us)
|
| 绝缘强度 |
1500V AC, 1min
|
| 电气间隙和爬电距离 |
EN 60947-1
|
| 安全完整性等级 |
SIL3
|
| 性能等级 |
符合标准ENISO13849,PLe
|
| 安全类别 |
符合标准EN ISO13849,Cat.4
|
