热电阻输入温度变送器
PHG-22TZ系列 二入二出
输入：二线制或三线制热电阻信号
输出：直流信号（电流/电压）
概述
热电阻输入温度变送器，可将热电阻（RTD）信号隔离转换为直流信号, 用于驱动负载。可智能组态, 热电阻的实际量程范围可通过计算机软件进行设定。具有断线报警功能和超出量程范围报警功能。
热电阻输入温度变送器，可将热电阻（RTD）信号隔离转换为直流信号, 用于驱动负载。可智能组态, 热电阻的实际量程范围可通过计算机软件进行设定。具有断线报警功能和超出量程范围报警功能。
该产品需独立供电，电源、输入、输出三端隔离。
| 热电阻激励电源 | 800uA |
|---|---|
| 负载能力 | 电流型负载电阻≤500Ω，电压型负载电流<5mA |
| 输出精度 | 0.1%F.S（典型值：0.05%F.S) |
| 适用环境 |
适用于ISA标准S71.04中定义的G3级(重度)腐蚀环境
|
| 温度漂移 | 0.005%F.S/℃ |
| 环境温度 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘电阻 | 输入与输出间、输入输出与电源间≥100MΩ |
| 绝缘强度 | 输入与输出间、输入输出与电源间≥2000VAC/min |

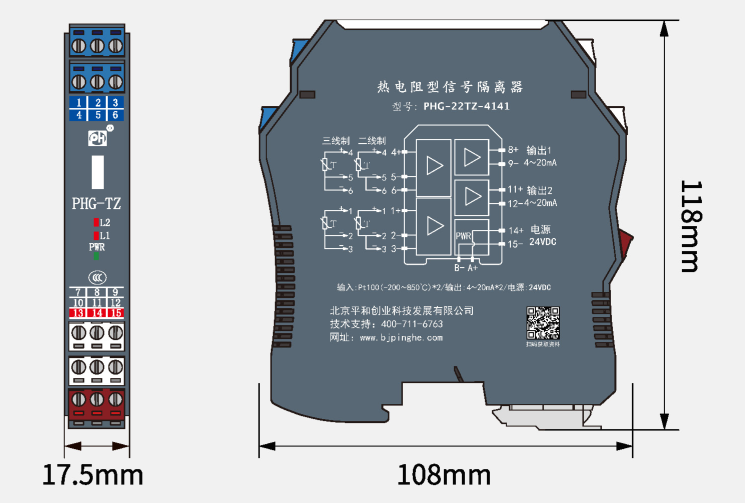

| 外形尺寸 | 厚17.5mm×宽108mm×高118mm |
| 电磁兼容性 | GB/T18268 (IEC61326-1) |
| 电源 | 20~35VDC |
| 响应时间 | <100ms |
| 电源功耗 | 电流输出<1.8W，电压输出<1W |
| 平均无故障时间 | 80000小时 |
