石油化工行业具有易燃、易爆、高温、高压等特点，生产过程涉及大量现场仪表（如变送器、阀门定位器、热电阻、热电偶等），这些仪表往往安装在危险区域（0区、1区、2区）。为保证危险区电路的安全性能，安全栅作为关联设备成为不可或缺的接口部件。同时，化工装置多为露天布置，雷击及瞬态过电压，对仪表信号回路的损害日益突出，电涌保护器的应用亦成为系统完整性的重要环节。本文从技术角度探讨两类设备在化工安全生产中的应用要点，并结合北京平和创业科技发展有限公司的工程实践，为化工企业提供选型与配置参考。
一、安全栅：本质安全防爆的核心保障

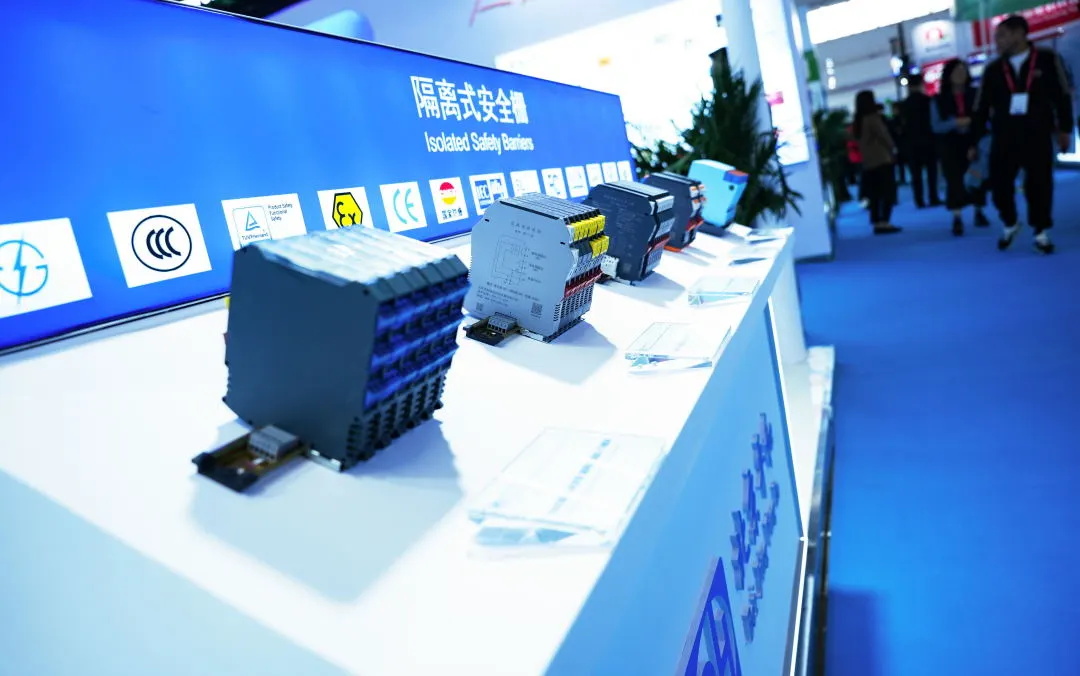

安全栅的核心功能是限制安全区传输至危险区信号的电压、电流和能量，使其在正常工作和故障条件下均不会产生足以点燃爆炸性气体的火花或热效应。其实现方式主要有两种技术路径：齐纳式安全栅和隔离式安全栅。齐纳式依靠齐纳二极管限压、电阻限流，但需可靠接地且断线时可能失去保护；隔离式则通过变压器、光耦等隔离器件实现信号传输，同时提供电源，可靠性更高，当前化工项目中已占主导。北京平和的隔离式安全栅产品线覆盖主流信号类型，在多个大型化工项目中得到规模化应用。
从信号流向划分，安全栅可分为检测端输入型（如接收变送器4~20mA信号）和操作端输出型（如驱动阀门定位器、电气转换器）。在选型时需关注防爆等级、SIL认证、IECEx或ATEX等国际认证、隔离电压、精度与温漂等技术参数，北京平和的安全栅产品符合国家及国际标准要求，取得CE、IECEx、ATEX等多项国际认证，功能安全SIL3等级，隔离电压≥3000V，温度使用范围在-40℃~70℃，G3防腐等产品特点，适用于各种严苛环境。
以典型的模拟量输入安全栅为例，其内部通过DC-DC转换提供隔离电源给危险区变送器，同时将4~20mA信号经隔离、转换后输出至安全区PLC/DCS，该过程需保证信号完整性并具备断路/短路检测功能。温度信号（热电偶、热电阻）则需使用温度量安全栅，其具备冷端补偿、线性化及断线报警等特性，可减少现场补偿误差。北京平和的温度量安全栅同样具备冷端补偿及断线报警功能，在化工温度监测场景中表现稳定可靠。
二、电涌保护器在化工仪控系统中的必要性
化工装置通常建在空旷地带，且罐区、塔架等高耸构筑物易遭受雷击。雷电流通过接地系统引入时，会产生地电位反击，并通过信号电缆的屏蔽层或芯线将过电压传导至仪表及控制系统，造成卡件损坏、信号失真或系统重启。统计表明，雷击是导致化工仪表故障的重要外部因素之一。
在信号回路中，当线路出现瞬态过电压时，电涌保护器（SPD）的非线性元件（压敏电阻、气体放电管、瞬态抑制二极管等）迅速导通，将浪涌电流泄放至地，并将残压钳制在设备耐受水平以内。化工信号SPD选型需关注：
① 标称放电电流（In）和最大放电电流（Imax），一般要求8/20μs波形下每线≥5kA/10kA。
② 残压（Up），应低于被保护设备的绝缘耐受电压。
③ 响应时间，通常为纳秒级。
④ 是否具备故障指示和遥信功能，以便于维护巡检。

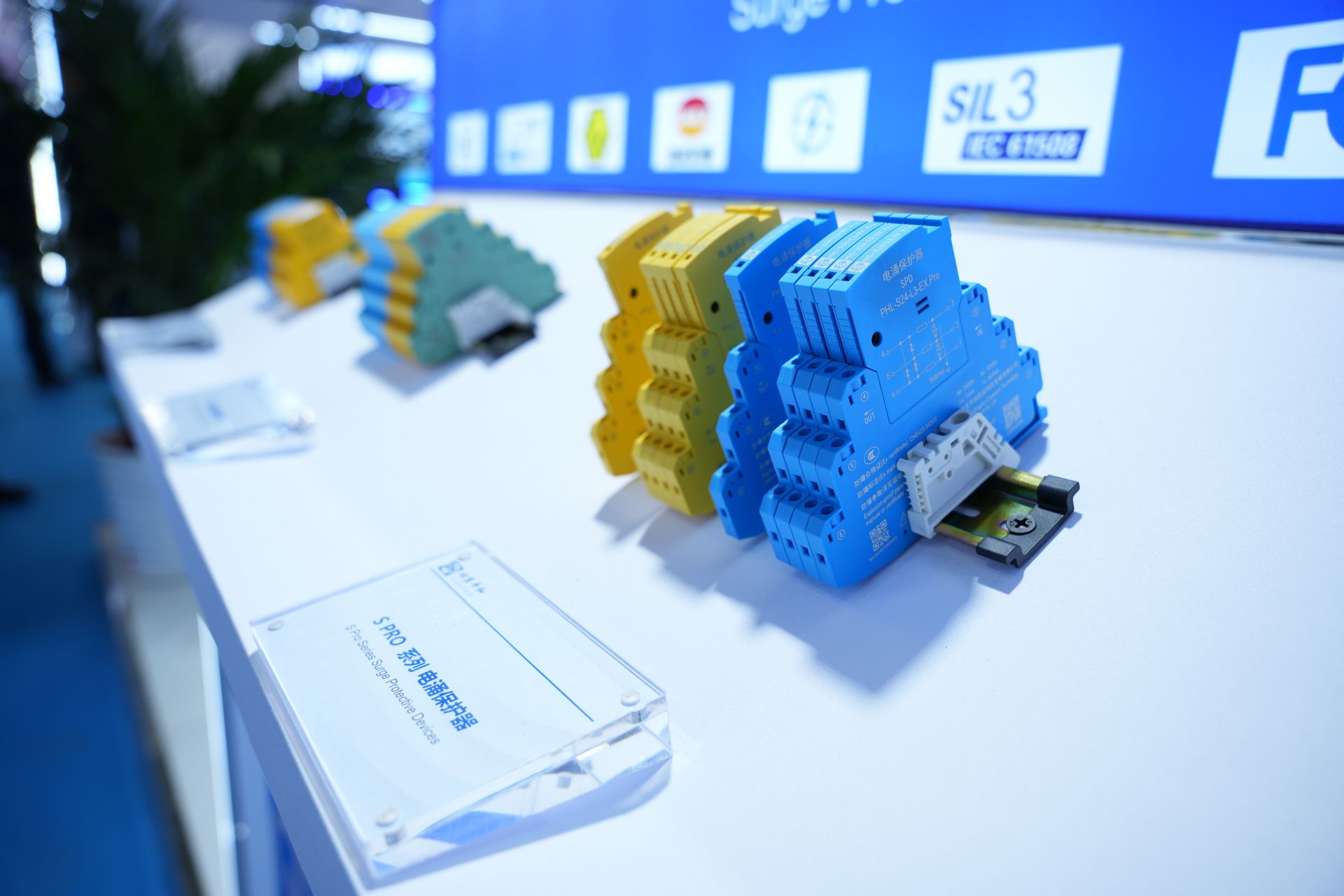

此外，由于SPD常安装于危险区或安全区边界，需选用经防爆认证的产品，确保本安回路的安全性不受影响。北京平和的电涌保护器产品主要分为T系列、S系列及S Pro系列信号类电涌保护器、现场仪表电涌保护器以及电源类电涌保护器等。产品获德国莱茵TÜV功能安全认证（SIL3）、ATEX、IECEx及CE等国内外权威认证。其中现场仪表电涌保护器具备Ex d ⅡC T4-T6 Gb、Ex ia ⅡC T4-T6 Ga防爆等级，适用于1区、2区等危险场所。
三、安全栅与电涌保护器的协同配置
在实际工程中，安全栅和电涌保护器常串联使用，但需要注意连接顺序与接地方式。通常推荐以下原则：
① 对于本安回路，电涌保护器应安装在安全栅的危险侧（即现场仪表侧），并就近接地，以泄放雷电流，避免其通过本安线路进入安全栅。
② 对于非本安信号（如4~20mA至DCS），可在安全区的机柜内安装信号SPD，其接地需与系统接地分开或采用等电位连接。
安全栅和电涌保护器共同构成了化工自控系统"本质安全＋电涌防护"的双重屏障。前者从源头上限制进入危险区的能量，确保正常及故障工况下的防爆安全；后者则抵御外部雷电及操作过电压，保护仪表和控制设备免受瞬态冲击。化工企业在工程设计与改造中，应综合考虑两类设备的选型、安装及维护，严格遵循相关国家标准，才能真正实现安全生产与可靠运行的双重目标。本文所提及的技术选型原则及安装建议，适用于当前主流工业安全栅及电涌保护器，工程技术人员可据此作为参考依据。北京平和创业科技发展有限公司作为本质安全及电涌防护领域的专业制造商，可为化工企业提供从安全栅到电涌保护器的完整产品线及技术支持服务。
